实验室气路系统包括实验室集中供气系统和实验室负压系统。
一、 实验室集中供气系统
实验室集中供气系统是指实验室气体从工艺管道或气瓶间用管道输送到制定用气点。
(一)实验室集中供气的优点:
在实验室中,采用集中供气的方式输送高纯气体,有以下优点:
1.保持气体纯度
采用BA食品级不锈钢管道输送,每个气瓶均配有排空阀,以排除每次更换气瓶时引入的杂质,确保了管路终端气体的纯度。
2.不间断气体供应
采用半自动或自动切换系统可以手动或自动方式在气瓶之间进行切换,以保证气体的连续供给。
3.气体压力稳定
系统采用两级减压(一级由供气控制系统调节,二级由使用点的控制阀调节)方式供气,可得到非常稳定的压力。
4.高效率
通过供气控制系统,可充分使用钢瓶中的气体,减少残气余量,降低用气成本。
5.操作简便
所有气瓶均集中在同一位置,减少了搬运安装等操作,更节约时间及成本费用。
6.减少气瓶的租金
采用集中供气系统,可减少对气瓶数量的要求,从而节省气瓶的租用成本。
7.提高用气安全
钢瓶集中放置在气瓶间,气瓶间和用气点安装气体泄漏报警器,尽可能的杜绝因气瓶可能导致气体泄漏、火灾等危险情况。
8.增加实验室美观度
采用集中供气系统使实验室内气路布局更加规整,减少连接管路,不仅可以增加室内操作的便利性,更能增加实验室内的美观度。
(二)实验室集中供气系统的组成
1、汇流排
气体汇流排将从单一的钢瓶中流出的气体,通过流经与之相联的金属软管,到一个共同的汇流管,并从那里开始流经一个单一的减压器,然后以设定的压力稳定的输送到用气终端。双侧式/半自动/自动/全自动切换气体汇流排则专为提供不间断供气的要求而设计。这些形式的汇流排采用主供气瓶组和备用气瓶组双气源结构,当主供气瓶组压力降低至设定压力时,利用手动或自动切换方式,将系统切换到备用气瓶组,由备用气瓶组开始供气,同时对主供气瓶组进行更换,从而实现不间断供气功能。
汇流排分为惰性气体汇流排(用于氮气、氩气、空气、氦气等)和危险气体汇流排(用于乙炔、氧气、氢气、笑气等)。
压力区分绝大部采用入口压力为20MPa,出口压力为1.15MPa,减压阀为不锈钢材质;乙炔气体用汇流排入口压力为1.5MPa,出口压力为0.1MPa,且减压阀为黄铜镀铬材质。
2、减压阀
减压阀分为高压减压阀和终端减压阀,高压减压阀主要安装在汇流排上,作用为把钢瓶压力减到1.15MPa;终端减压阀主要作用为把管道气体减压到仪器用气的压力。

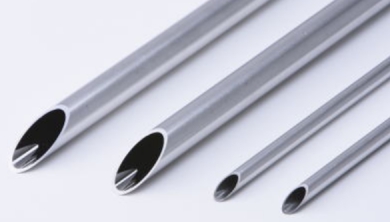

3、不锈钢管道
气路系统气路系统采用的规格主要有1″,3/4″,1/2″,3/8″,1/4″。
气路系统因气体均无腐蚀性,故主要采用316或304材质的BA级管道。
4、截止阀

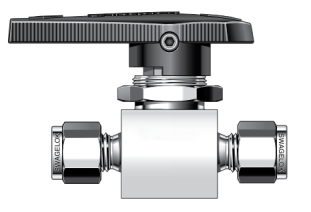

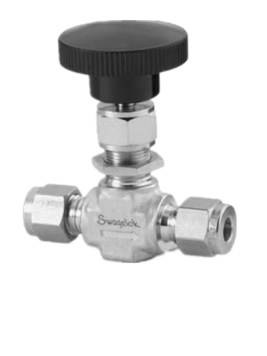

气路上采用的截止阀主要有隔膜阀,针型阀或球阀。
5、阻火器
主要用在可燃气体和助燃气体的汇流排后和末端用气点。主要作用就是阻止末端不慎起火时及时阻断气体向起火点供应并防止火势沿气体向上游蔓延。
6、固定件
名称:轻型管夹
材质:铝合金
规格:1/4″,3/8″,1/2″。
7、低压报警装置

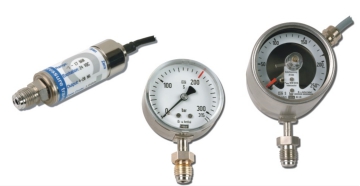

低压报警装置主要有声光报警器终端和压力传感器(或触点式压力表)组成,主要作用是当汇流排供气一侧的气体即将耗尽,压力低于1PMa时声光报警,提醒用户及时切换汇流排,更换钢瓶,从而实现不间断供气。
二、 实验室负压系统
实验室负压系统主要是用来对实验室需要抽取负压的仪器设备提供负压服务。组成包括负压真空泵,过滤系统,终端连接附件组成。
