用途:

碳黑是以含碳原料经不完全燃烧而产生的微细粉。MCCS-C2型碳黑开放取样系统适用于取样和测量工艺混合气体中的碳黑颗粒物，以评估在碳黑生产过程中其工艺混合气含有多少碳黑量。

该系统的应用领域包括化工、橡胶、涂料、油墨、塑料、墨粉等多种工业领域用于碳黑混合气旁路管道上的定时或不定时取样与恒重分析。

该系统同样适合于其它悬浮在气体中的颗粒物的开放取样和测量。

系统概述:

MCCS-C2型碳黑开放取样系统的取样与检测方式是：采用滤杯组件连续取入含碳黑固体物的混合气样，湿式流量计连续计量取样流量。滤杯滤出的碳黑样品送实验室进THF处理后，干燥、称重。装置具有操作简单、维护方便、性价比高等特点。

MCCS-C2型碳黑开放取样系统的设计适用于依据湿式流量计每次采集一定量的样品体积，而且此体积依照取样操作的实际需求为可变动。

该取样系统使用于常温、低压、小流量的旁路取样场合。

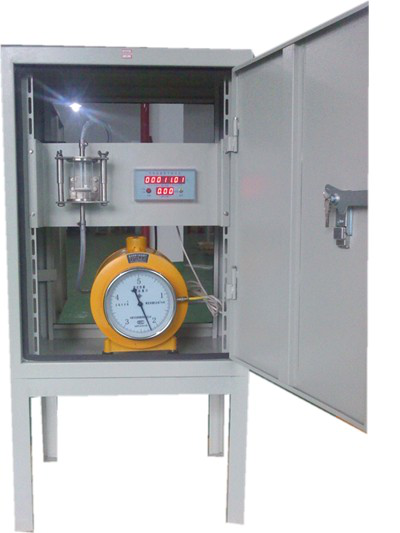

图1：MCCS-C2型碳黑开放取样系统

主要特点：

系统设计为滤杯取样，滤杯的装入/卸出容易操作，操作者可自行更换。

滤纸更换方便，滤杯清洗简单。

滤纸和滤杯性价比高，使用成本低廉。

系统集成于采样箱/柜内，采样箱/柜的体积可以依据取样现场的需求而定。

每一个操作步骤流程在盘面上都有清楚标示。

系统构成:

MCCS-C2型碳黑开放取样系统的基本结构形式：碳黑气开放取样系统 +取样柜。

取样柜内集成安装有完整的碳黑气开放取样系统。取样柜安装时按取样要求外接好样气进/出等各路管道即可。

保温取样柜的正面柜门可以选择增加观察窗，以方便操作时观察取样过程。

主要技术参数:

标准管径：1/2”，卡套式连接。

标准触样材料：所有的管、阀、接头等采用304或316不锈钢；所有的密封件采用特氟隆或硅橡胶。

取样介质：碳黑混合气体

取样容器：Ø50/40×95mm（上口直径/下口直径×高度）敞口滤杯

取样滤纸：47mm低灰分5-μm聚氯乙烯纤维滤纸

取样流量：50~150ml/分

取样柜尺寸：1200×600×450mm（高×宽×深）

取样柜重量：大约60kg

系统典型流路介绍

MCCS-C2型碳黑开放取样系统是一个具有保温措施的碳黑气连续取样系统。

含有碳黑颗粒物的样品气由1/2″根部阀和取样球阀取入开放取样系统柜。样气经由软管/取样容器盖、取样容器、滤杯/滤纸、取样容器底座、固定连杆构成的取样组件滤出碳黑颗粒物。湿式气体流量计准确地测量和显示碳黑气体的瞬时样气流量和累计流量值。过滤后的样气通过湿式气体流量计排出入开放取样系统柜。

 系统取样柜的样气取入/排出采用1/2″不锈钢管连接。

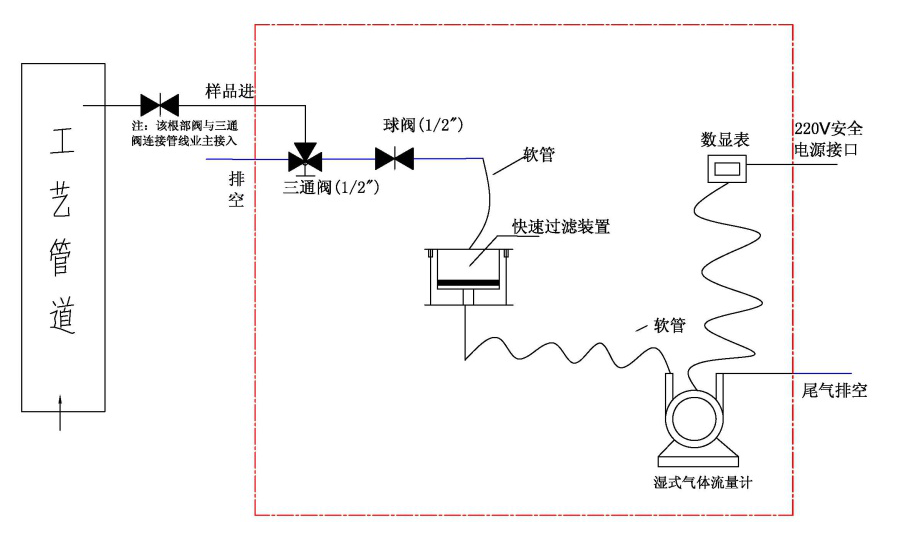

图2给出了一个典型的MCCS-C2型碳黑开放取样流程图：

图2：典型的MCCS-C2型碳黑开放取样流程图

取样柜/屏及安装:

在通常情况下，MCCS-C2型碳黑开放取样系统都是采用固定取样柜形式安装。但如果用户有需求，该系统也可以采用屏板式安装。

注意：由于每个项目的具体取样要求有所不同，因此取样柜/屏的外形、颜色、结构、配置、尺寸、重量也不完全相同。
