系统概述及特点：

适用于固定和非固定体积量的样品采样，采样体积量可依照设计或实际需要变更调节。

采用回路取样设计，可以保证取样人员随时采集到有代表性的样品，并且不造成样品的浪费。

取样容器可以是钢瓶、球胆、取样袋。

可根据不同的样品进行保暖、保冷、吹扫、伴热、过滤、气液分离等设计。

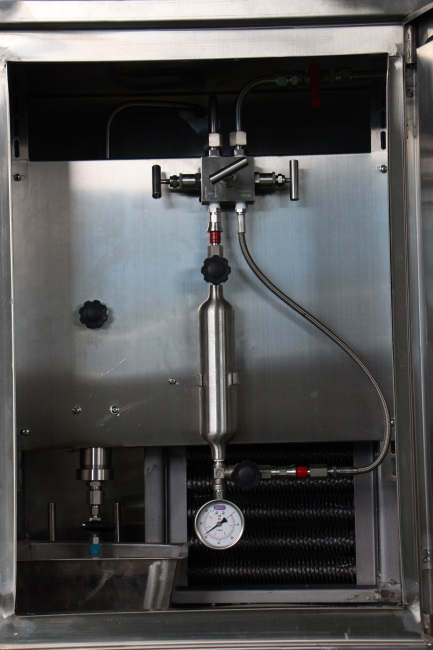

采用快速接头定位装置，方便、省时、可靠，止回式快速接头确保采样钢瓶移开时不会泄露。

具有操作安全、维护方便、性价比高、低损耗低消耗等特点。

该系统特别适合于在工艺管路上对高温高压的样品进行采样，其操作不但安全可靠、简单方便，而且样品取回实验室后亦可以直接通过卡套式接头直接接入分析仪器进行样品分析。

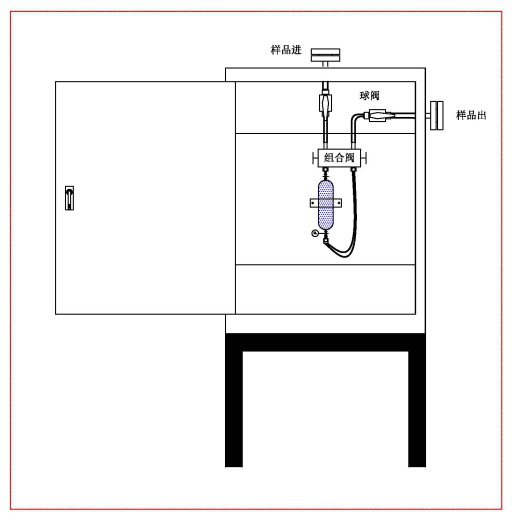

一般整体需要保温和保冷时，采用柜式；不需要保温或局部保温时，采用屏板式。

用途：

适合于在化工、石化等领域作为连续流通式开放取样装置用于无毒/低毒、无害旁路管道上的定时或不定时取样。

该装置的取样方式是：气体采用钢瓶/球胆/取样袋取样。

工作原理：

M系列开放式气体取样系统采用了一个手动的样品阀作为连续取样装置。取样时在先在取样口进行排放，然后再进行取样。

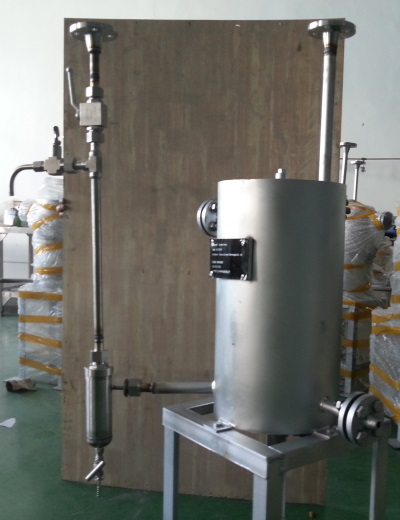

当样品的温度较高时，则系统可以选择增加降温装置，以保证样品能够满足取样需要的温度要求。

可以选择增加N2或高压蒸汽吹扫系统，以方便清除任何残留在取样管线中的样品。

主要技术参数：

标准管径：1/4”，卡套式连接(根据样品种类和压力，可选3/8″或1/2″管径和焊接)。

操作方式：手动。

标准触气材料：所有的管、阀、接头等采用304或316不锈钢。

取样容器：钢瓶、球胆、取样袋。

取样阀类型：球阀、针阀、联动组合阀。

样品压力范围：≤1MPa at 25℃（压力过高时需要加装减压装置）。

样品温度范围：≤40℃（温度过高时需加装冷却装置）。

法兰：配对提供ASMT、GB、SH等最新标准法兰。

注意：样品和吹扫气需要返回时，取样点和样品返回点压差及吹扫气供气点和返回点压差：≥0.2bar。

应用说明：由于客户的工艺现场条件的变化和需要采集样品的性质的不同，密闭取样系统的配置方案会发生变化，由此会引起系统的技术参数亦发生变化。使用本密闭取样系统时请注意系统配置方案中的技术说明。
