概述：

便携式气体取样系统是一款用于过程管道、烟道、罐体、炉内等微正压、常压和微负压的常温工艺气体采集的通用取样器装置，它不但适用于化工、石化、能源、钢铁等工业企业中新上装置和/或老装置大修后的动火安全取样检测，而且也适合于大气环境、卫生防疫、劳动保护、工业卫生等领域进行环保取样检测。

本气体取样系统性能稳定、抽气压力大、负载能力强、流量稳定、噪音低，是目前国内小型携带式工艺气体采样仪器中理想的取样器装置。

为适应各工艺现场无法布局电源的特殊应用要求，便携式气体取样系统采用12V或24V直流电源供电，不受工艺现场供电的影响。

相比于固定安装式密闭取样系统，便携式气体取样系统不但结构紧凑、体积小、重量轻、便于携带，而且设备价廉物美、购置成本和使用成本都很低。

工作原理:
便携式气体取样系统是用于采集工艺气体和作业环境中气体样品的常规性仪器设备，它由一个取样探针、一个抽气泵和一个取样球胆或取样袋组成一个独立的气路取样系统。抽气泵是一个采用12V或24V直流电源供电的PC系列N型微型真空泵。该抽气泵的特点是无污染传输、免维护；允许介质富含水汽；可以24小时连续运转；可以任意方向安装，低功耗。12V或24V直流电源采用充电器连接220V AC电源充电。

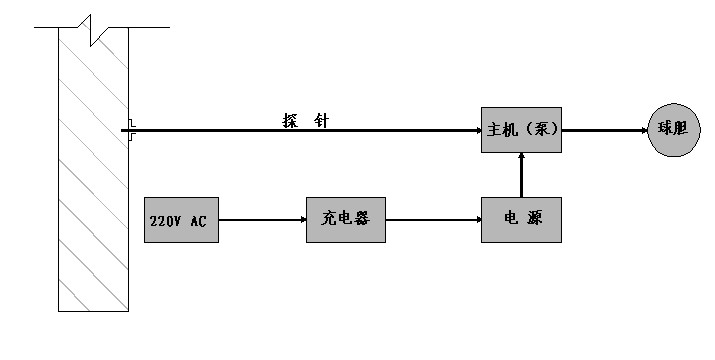

图2给出了MCCS-P便携式气体取样器的工作原理方框图：

技术参数：

抽气速率：20 L/min

供电电源：12V或24V DC

工作温度：-10-40℃

连续待机时间：大于5小时

箱体防护等级：IP65

取样器重量：约3公斤

取样器体积：300×190×220mm（长×宽×高）

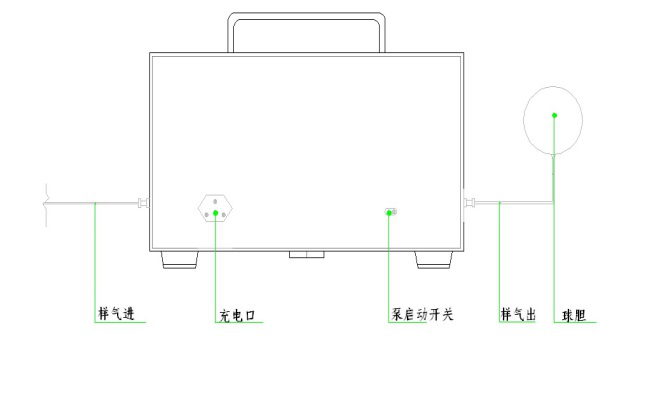

外观说明及仪器配置

仪器配置：

       1） 主机（泵）

       2） 取样探针*

       3） 球胆或取样袋

       4） DC电源（充电电池）

       5） 充电器

注*：a、取样探针的标准配置长度为1米，其它长度需在订货中说明；

        b、取样探针的标准管径为ø8mm。
